Como crimpar Cabo de Rede

Como Crimpar Cabo de Rede



Vamos ao que interessa… a crimpagem de um Cabo de Rede. Antes de mais nada, você já deve ter todas as ferramentas e produtos em mãos.



Como citado acima, todas as ferramentas, conectores, categoria, não iremos explicar muito sobre esses tópicos aqui neste módulo. Muito importante, é seguir os passos para que você consiga uma ótima qualidade na montagem.


Iremos dividir em passo a passo, a forma exata para você realizar a montagem do cabo de rede. Segue os passos na página seguinte.

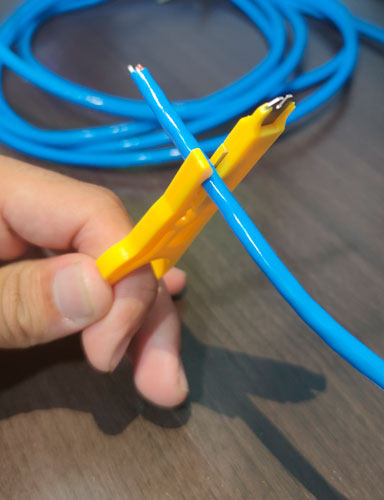

1º Passo - Com a ferramenta “Decapador de Rede”, decape o cabo de rede em média de 2 a 4 centímetros, como mostra a imagem abaixo:

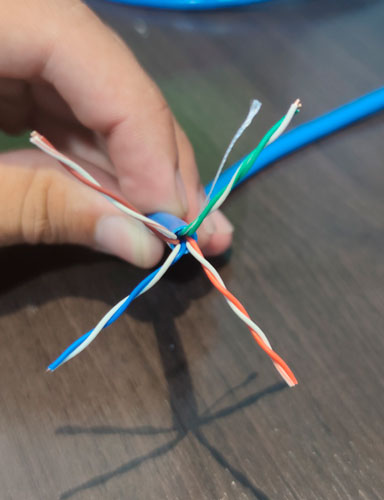

2º Passo - Separe os pares, deixando cada par para um norte, dessa forma você deixa uma organização com muito mais qualidade, segue imagem:









3º Passo - Desenrole cada par, deixando-os retos para cada norte (Muito importante neste passo, é deixar as vias o mais reto possível conforme a imagem, pois influencia muito na montagem do cabo), imagem abaixo:







4º Passo - Neste momento, volte à primeira página deste E-Book e verifique a sequência que você irá utilizar, e deixe as vias paralelamente esticando-as, conforme a imagem. (Estou utilizando a Sequência  568A)






5º Passo - Agora com o Alicate, corte as pontas deixando as vias com as pontas aparadas e rente. (Esse passo é muito importante, pois influencia na crimpagem do conector)







6º PassoConforme na primeira página, lembre-se de introduzir as vias dentro do conector, confira se o pino 1, está de acordo com a cor Branco Verde para o padrão 568A ou Branco do Laranja caso esteja utilizando o padrão 568B, segue imagem abaixo:





7º Passo - Após introduzir as vias no conector RJ45, confira se todas as vias estão batendo na superfície frontal do conector, com cuidado introduza o alicate no conector junto com as vias, e realize a crimpagem, conforme imagem abaixo:



7.1º Passo - Caso esteja com o Conector RJ45 Blindado, provavelmente você deve ter reparado que tem um condutor interno do cabo de rede, que deve ser deixado para fora do conector, conforme imagem abaixo.

7.2º Passo - Após a crimpagem, você deve soldar esse condutor no próprio conector, caso não tenha solda, tente deixá-lo da forma com que ele tenha o maior contato possível com a placa metálica envolvendo o conector.

8º Passo - Repita todos os passos no outro conector, e após isso você deve utilizar a ferramenta “Testador de Rede”. Introduza os 2 conectores nas respectivas entradas, assim que introduzir e ligar o aparelho, você deve identificar se está acendendo as luzes do 1 ao 8 sequencialmente, caso pule algum ou não acenda, é que o cabo está com a crimpagem incorreta, com isso você deve identificar qual dos conectores está errado e refazer novamente.



Esse processo é utilizado para qualquer cabo de rede que citamos acima, lembrando somente que deve ser utilizado a mesma sequência dos dois lados do Cabo de Rede, assim você terá a melhor velocidade de transmissão.
